产品定义

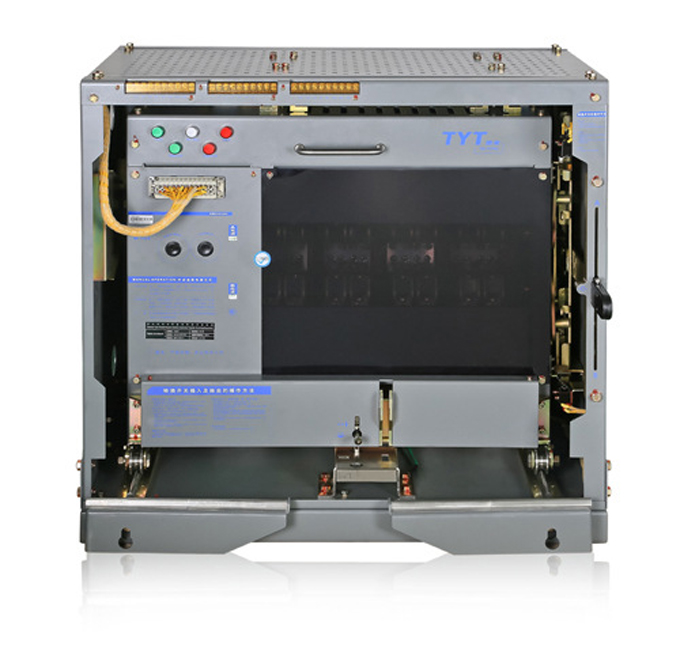

TBBQ3-W是在主电源笮带旁路的抽出式转换开关，可以在市电的供电状态下，把旁路开关合上，由旁路开关维持供电。通过抽出式机械装置，把主开关抽离主体框架，近行检修或更换，待主开关完成检查后，重新再装回主体框架内，并由主开关供电，旁路开关离开。
功能描述
旁路型自动转换开关有一下功能：
★ 旁路隔离开关能在用电负载不停电的状态下，旁通电源至负载。旁路开关与自动转换开关额定容量相同。
★旁路电源时能隔离自动转换开关及相关控制电源，保证自动转换开关检修及更换能够安全进行。
★有旁路隔离标志，显示系统状态。
★有电子机机械连锁，防止无操作。
应用特点
对供电系统可靠性、连续性有很高要求的特别重要场所，为防止当自动转换开关出现故障、损坏或自动转换开关处于检修时，影响供电系统的连续性，应设置旁路隔离抽出性自动转换开关。TBBQ3-W转换开关及为此类开关。TBBQ3-W转换开关是附有中间OFF位置的抽出型电源转换开关，在抽出状态时，可由抽出机构的固定框架内所设的内藏性旁路开关供给负载侧用电，是可在不停电状态下进行保养检查的转换开关电器。
技术参数
|
额定电流（A）Ie |
630~800 |
1000~1250 |
1600 |
|
额定电压(V)Ue |
AC400/DC125 |
|
额定频率(Hz) |
50/60 |
|
极数(P) |
3/4 |
|
段位数 |
3 |
|
连接方式 |
抽出型 |
|
接线方式 |
板后 |
|
操作电流(A) |
110VAC/DC |
16 |
24 |
28 |
|
220VAC/DC |
8 |
12 |
14 |
|
脱扣电流(A) |
110VAC/DC |
2.4 |
3 |
4 |
|
220VAC/DC |
1.2 |
1.5 |
2 |
|
额定短时耐受电流(KA) |
16 |
25 |
32 |
|
额定限制短路电流(KA) |
50 |
50 |
55 |
|
接通与分断能力 |
6Ie（AC-33，cosФ=0.5）4Ie（DC-33，L/R=2.5ms） |
|
转换动作时间(ms) |
130 |
140 |
|
寿命 |
电寿命：2500次，机械寿命：10000次 |
|
操作循环次数(/小时) |
120 |
60 |
|
电器级别 |
PC级 |
|
电压范围 |
380V±20﹪ |
|
频率范围 |
47-63Hz |
|
使用类别 |
AC-33B | |
