圆筒帽

基本参数:

 1

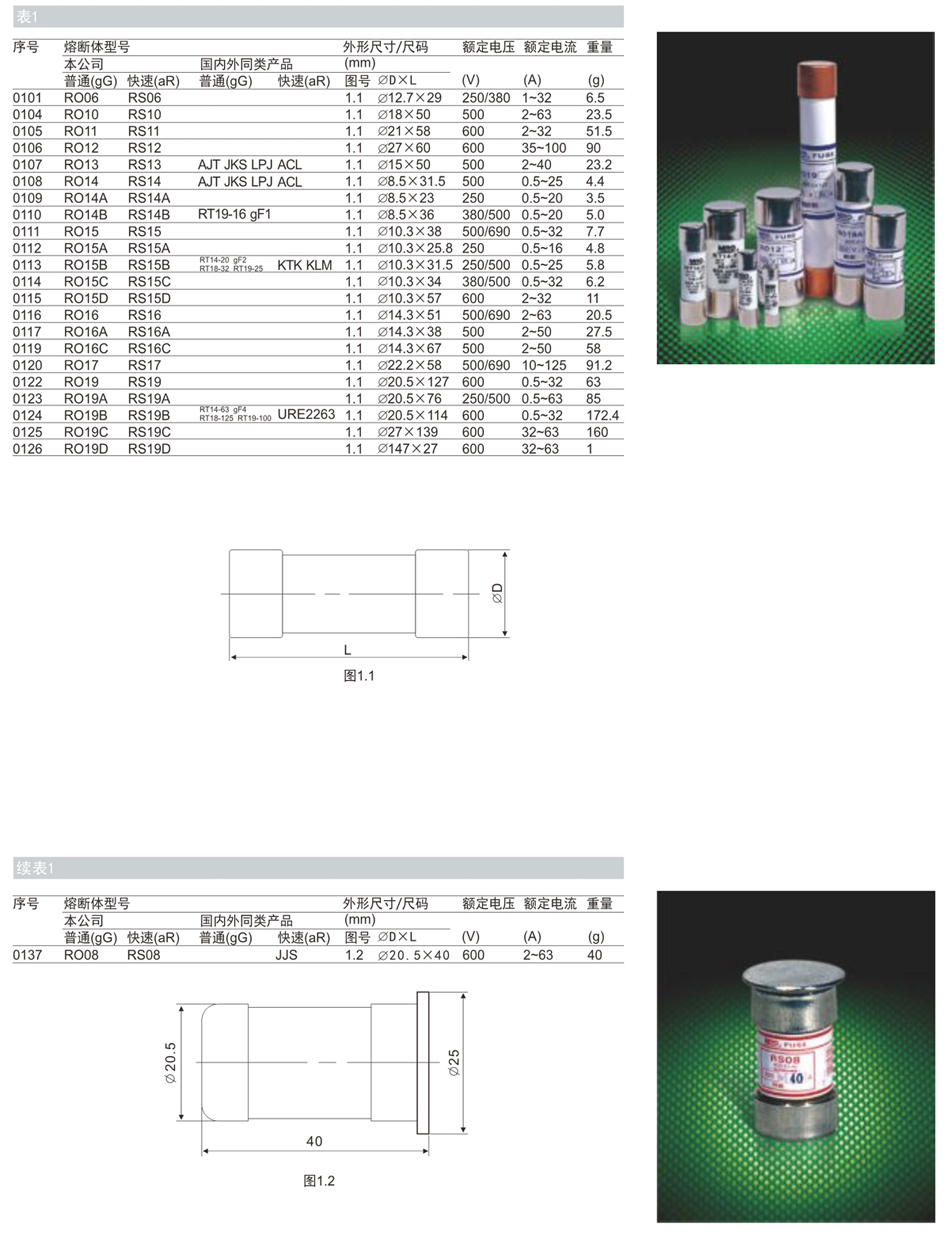

序号 熔断器型号 外型尺寸/尺码 (mm) 额定电压(V) 额定电流 (A) 重量 (g)
本公司 国内外同类产品
普通(gG) 快速(aR) 普通(gG) 快速(aR) 图号 ФD×L
101 RO06 RS06 - - 1.1 Ф12.7×29 250/380 132 6.5
102 RO07 RS07 - - 1.1 Ф30×57 600 10100 75
103 RO09 RS09 - - 1.1 Ф18×37 500 263 17.4
104 RO10 RS10 - - 1.1 Ф18×50 500 263 23.5
105 RO11 RS11 AJT JKS LPJ ACL 1.1 Ф21×58 600 232 51.5
106 RO12 RS12 AJT JKS LPJ ACL 1.1 Ф27×60 600 35100 90
107 RO13 RS13 - - 1.1 Ф15×50 500 240 23.2
108 RO14 RS14 RT19-16 gF1 - 1.1 Ф8.5×31.5 500 0.520 4.4
109 RO14A RS14A - - 1.1 Ф8.5×23 250 0.520 3.5
110 RO14B RS14B - - 1.1 Ф8.5×36 380/500 0.520 5
111 RO15 RS15 RT14-20 gF2
RT18-32 RT19-25
KTK KLM 1.1 Ф10.3×38 380/500 0.532 7.7
112 RO15A RS15A - - 1.1 Ф10.3×25.8 250 0.516 4.8
113 RO15B RS15B - - 1.1 Ф10.3×31.5 250/500 0.525 5.8
114 RO15C RS15C - - 1.1 Ф10.3×34 380/500 0.532 6.2
115 RO15D RS15D - - 1.1 Ф10.3×57 600 232 11
116 RO16 RS16 RT14-32 gF3
RT18-63 RT19-40
EWP 1.1 Ф14.3×51 380/660 250 20.5
117 RO16A RS16A - - 1.1 Ф14.3×38 500 250 15.6
118 RO16B RS16B - - 1.1 Ф14.3×45 500 250 18.5
119 RO16C RS16C - - 1.1 Ф14.3×67 500 250 27.5
120 RO17 RS17 RT14-63 gF4
RT18-125 RT19-100
URE2263 1.1 Ф22.2×58 380/660 10125 58
121 RO18 RS18 - - 1.1 Ф9.6×30 380 0.525 4.8
122 RO19 RS19 FRS TRS FLSR - 1.1 Ф20.5×127 600 0.532 91.2
123 RO19A RS19A FLNR PC2 - 1.1 Ф20.5×76 250/500 0.563 63
124 RO19B RS19B - - 1.1 Ф20.5×114 600 0.532 85
125 RO19C RS19C FRS TRS FLSR - 1.1 Ф27×139 600 3263 172.4
126 RO19D RS19D - - 1.1 Ф27×147 600 3263 160
127 RO54 RS54 - - 1.1 Ф5×20 250 0.516 1
128 RO55 RS55 - - 1.1 Ф5×25 250 0.516 1.3
129 RO56 RS56 - - 1.1 Ф6×20 250 0.516 1.7
130 RO57 RS57 - - 1.1 Ф6.3×25 250 0.516 2.1
131 RO58 RS58 - - 1.1 Ф6.3×31.5 250/500 0.516 2.5

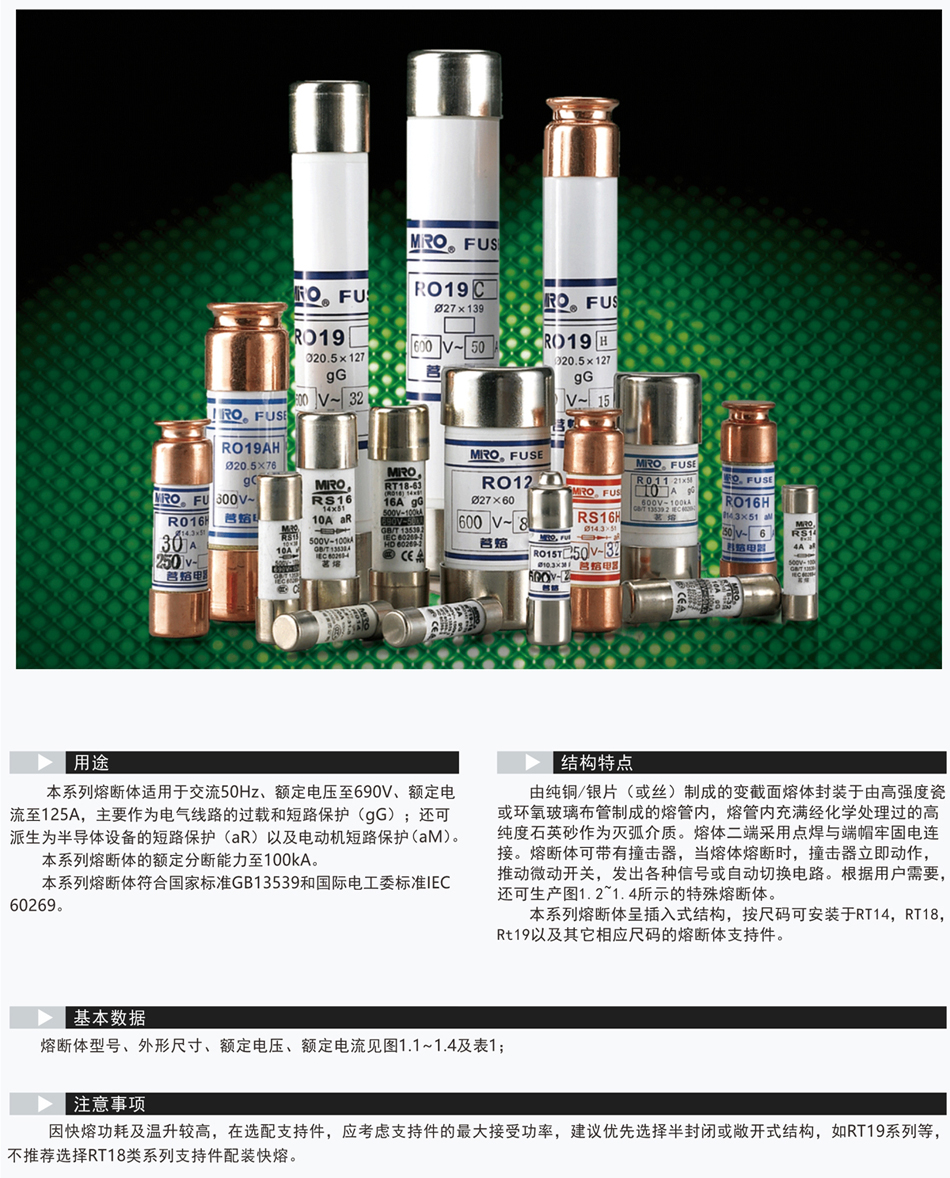

结构特点:

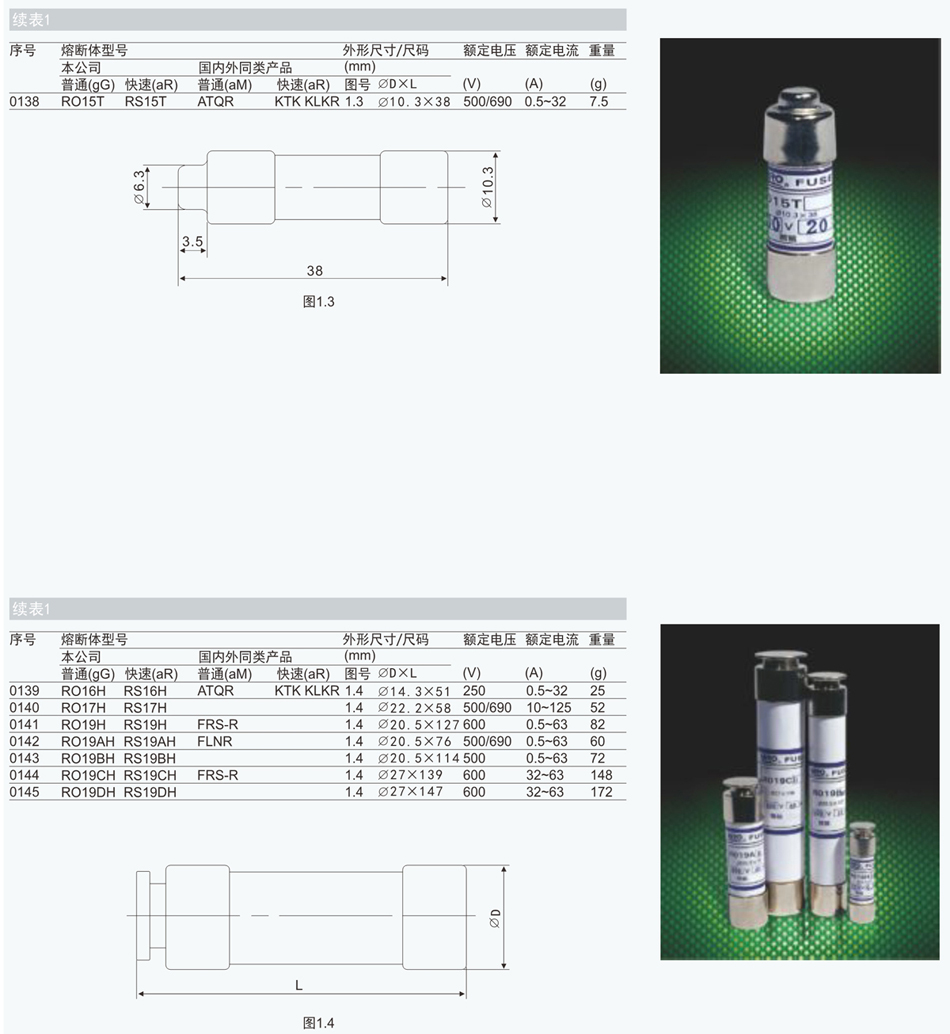

由纯铜/ 银片( 或丝) 制成的变截面熔体封装于由高强度瓷 或环氧玻璃布管制成的熔管内;熔管中充满经化学处理过的高纯 度石英砂作为灭弧介质;熔体二端采用点焊与端帽牢固电连接。熔断体可带有撞击器,当熔体熔断时,撞击器立即动作,推动微动开关,发出各种信号或自动切换电路。根据用户需要,还可生 产图1.2~1.4 所示的特殊熔断体。本系列熔断体呈插入式结构,按尺码可安装于RT14、 RT18、RT19 以及其它相应尺码的熔断体支持件。

产品用途:
本系列熔断体适用于交流50Hz、额定电压至690V、额定电 流至125A,主要作为电气线路的过载和短路保护(gG);还可派生为半导体设备的短路保护(aR)以及电动机短路保护(aM)。本系列熔断体的额定分断能力至100kA。本系列熔断体符合国家标准GB13539 和国际电工委标准IEC60269。

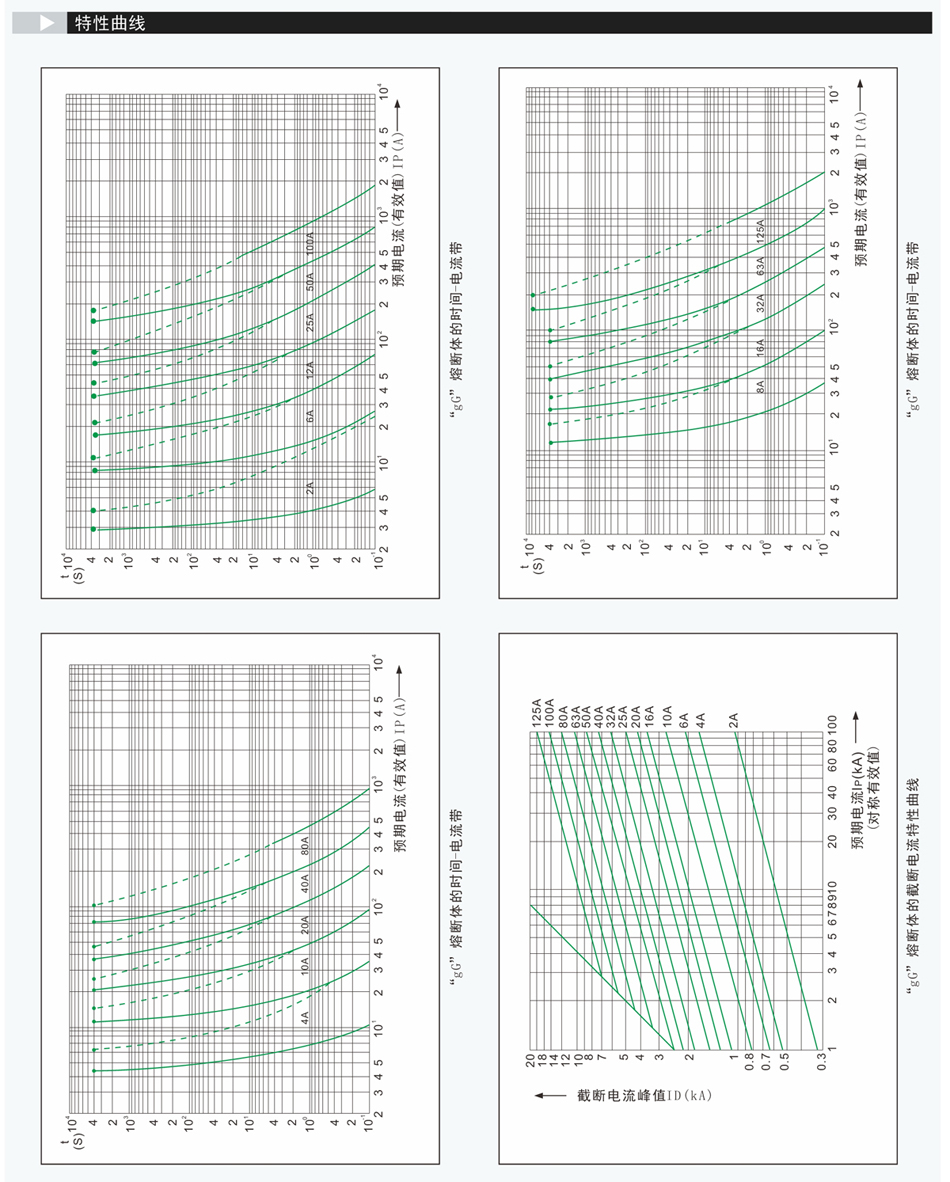

特性曲线:
